TM 5-3895-379-23
MANUAL BRAKE RELEASE PUMP MAINTENANCE - CONTINUED
0117 00

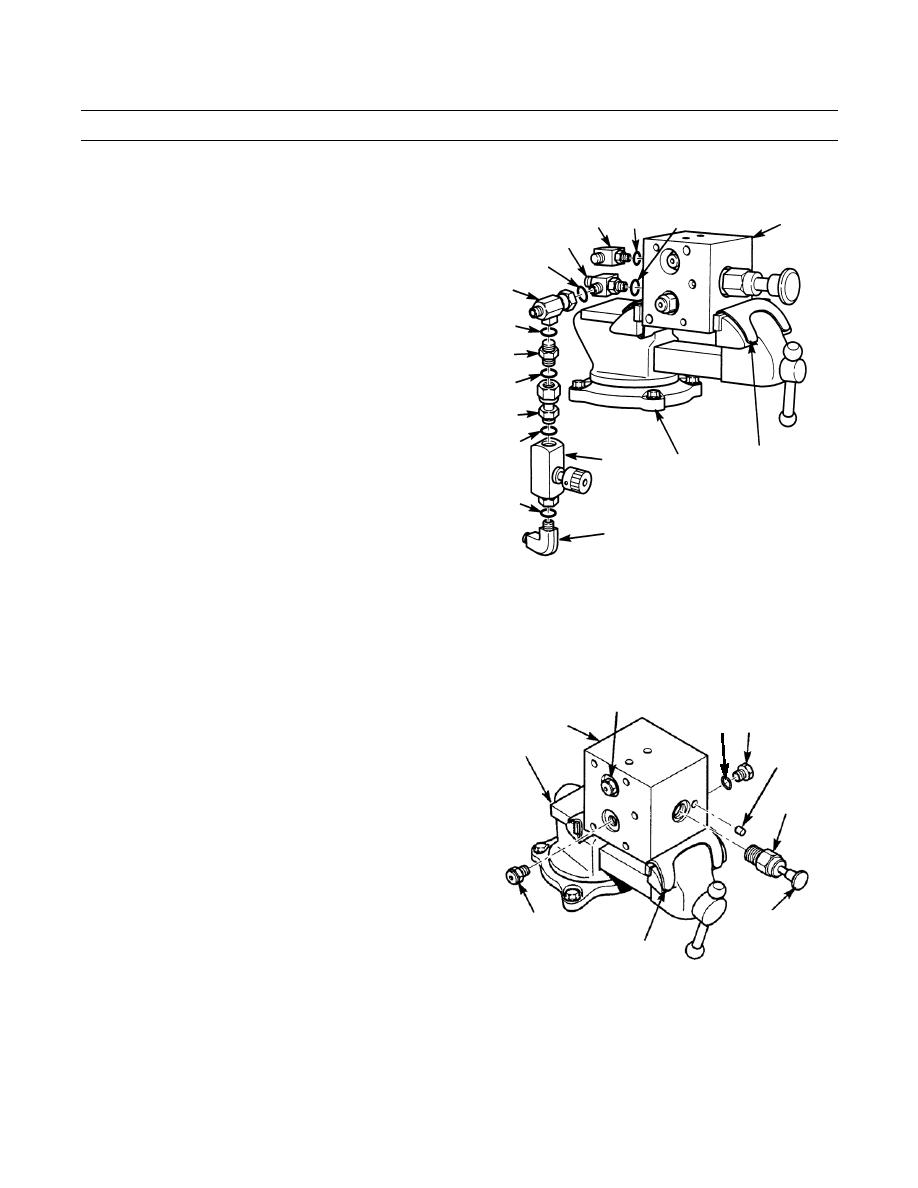

REMOVAL - CONTINUED
6.
Place manual brake release pump (15) in a soft-jawed
25
15
3
26
vise.
12
7.
Remove elbow (6) and O-ring (17) from needle valve
24
(18). Discard O-ring.
9
8.
Remove globe valve (18) and O-ring (19) from
adapter (20). Discard O-ring.
23
9.
Remove adapter (20) and O-ring (21) from connector
22
(22). Discard O-ring.
21
10.
Remove connector (22) and O-ring (23) from tee (9).
Discard O-ring.
20
11.
Remove tee (9) and O-ring (24) from tee (12). Discard
19
O-ring.
SOFT
18
VISE
12.
Remove tee (12) and O-ring (25) from manual brake
JAWS
release pump (15). Discard O-ring.
17
13.
Remove elbow (3) and O-ring (26) from manual brake
6
release pump (15). Discard O-ring.
401-622
14.
Remove manual brake release pump (15) from soft-
jawed vise.
DISASSEMBLY
1.
Place manual brake release pump (15) in soft-jawed
30
vise.
15
32 31
VISE
NOTE
6
Hand pump is not serviceable on the CB534C Roller.
2
2.
On CB534B Roller, loosen nut (27) and remove hand
pump (28) from manual brake release pump (15). On
CB534C Roller, remove knob (29).
3.
Remove two check valves (30) from manual brake
release pump (15).
3
4
4.
On CB534C Roller remove plug (31) and O-ring (32)
SOFT JAWS
from manual brake release pump (15).
401-624
5.
On CB534B Roller, remove expansion plug (33) from
manual brake release pump (15).
6.
Remove manual brake release pump (15) from soft-
jawed vise.
0117 00-4
